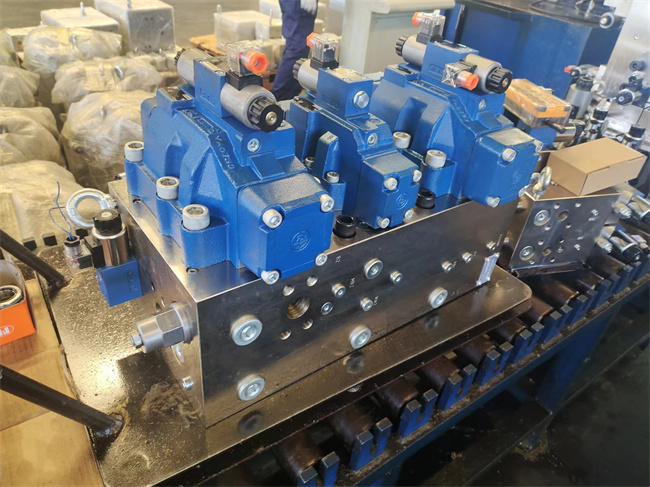

液壓系統在各種工業領域中發揮著重要作用，而液壓集成閥塊作為液壓系統的核心元件之一，具有舉足輕重的地位。液壓集成閥塊是一種高度集成的液壓元件，將液壓系統中常用的壓力、流量、方向控制等功能集成在一個小的閥塊內。那么下面小編要和大家介紹的是液壓集成閥塊設計原理。
一、液壓集成閥塊主要由以下幾個部分組成：
1、閥體：閥體的形狀和結構取決于具體應用需求，一般采用鋁合金或鋼材制成。
2、閥芯：閥芯是實現液壓控制功能的關鍵部件，通常由不銹鋼或銅合金制成。
3、密封件：密封件用于防止液壓油的泄漏，一般采用耐高壓、耐磨損的橡膠或聚四氟乙烯材料制成。
4、彈簧：彈簧用于復位或提供預壓力，以實現對液壓油的方向、流量等進行控制。
5、油管和接頭：油管和接頭用于連接液壓元件，是實現液壓油流通的重要部件。
二、在設計液壓集成閥塊時，必須考慮如下幾個原則：
1、功能需求：液壓集成閥塊要滿足各種復雜的動作功能，包括停、進、回、升、降、旋轉、擺動等。因此，在設計時需要充分考慮到這些需求，并作出相應的處理。
2、防漏和維護：設計液壓集成閥塊時，需要考慮到閥塊的密封性和維護性。因此，在設計閥塊時，需要選擇合適的密封材料，并設計出易于維護、維修和更換的組件。
3、流體流動特性：因為液壓集成閥塊是液壓傳動系統的重要組成部分，所以在設計中需要考慮液流流動的性能，包括閥口、流道、流道面積和環路設計等所有液壓組件的流動特性分析。
4、效率和精度：在設計液壓集成閥塊時，需要充分考慮效率和精度問題。特別是在高精度和高速度的應用場合，效率和精度的問題就顯得尤為重要。
5、通用性：設計時應考慮液壓集成閥塊的通用性，使其適用于不同的應用領域和液壓系統。
6、可靠性：閥塊及內部元件應能承受高壓、高頻率的工作環境，確保系統的穩定性。
7、節能性：設計時應優化液壓系統，降低能耗，提高能源利用率。
8、維護性：閥塊的維護應簡單易行，易于更換損壞的元件，降低維修成本。
9、經濟性：在滿足功能需求的前提下，盡量降低成本，提高性?xún)r(jià)比。
10、在設計液壓集成閥塊時，還需要考慮液壓控制系統的性能，包括冷卻系統、過濾系統、泄漏系統等。
三、液壓集成閥塊的設計流程一般包括以下幾個步驟：
1、需求分析：明確設計需求，包括工作壓力、工作流量、控制方式等參數。
2、方案設計：根據需求分析結果，制定設計方案，包括閥體結構、閥芯形式、密封方案等。
3、詳細設計：對設計方案進行細化，包括材料選擇、尺寸確定、工藝制定等內容。
4、模擬分析：利用仿真軟件對設計結果進行模擬分析，驗證設計的可行性。
5、樣品試制：根據設計圖紙和模擬分析結果，試制液壓集成閥塊樣品。
6、試驗驗證：對試制的樣品進行性能試驗，驗證其是否滿足設計要求。
7、優化改進：根據試驗結果對設計進行優化改進，提高液壓集成閥塊的性能。
8、小批量生產：經過試驗驗證合格后，轉入小批量生產階段。
9、大規模生產：經過市場驗證合格后，轉入大規模生產階段。
總之，設計液壓集成閥塊需要從系統功能、防漏性、流體流動特性、效率和精度等多個方面出發，綜合考慮，實現合理設計，以便更好地為各個領域的自動化裝備和機械提供優質的液壓傳動系統。
